輪式裝載機工作原理

輪式裝載機工作原理

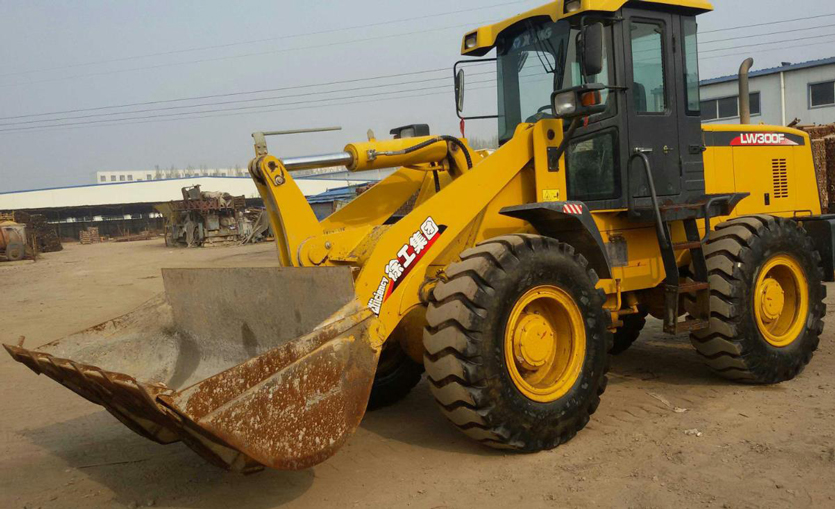

基本結構

如圖《原理圖》所示為輪式裝載機總體結構示意圖，裝載機一般由車架、動力傳動系統、行走裝置、工作裝置、轉向制動裝置、液壓系統和操縱系統等組成。發動機1的動力經變矩器2傳給變速箱14，再由變速箱把動力經傳動軸13及16分別傳到前后橋10，以驅動車輪轉動。內燃機動力還經過分動箱驅動液壓泵3工作。工作裝置由動臂6、搖臂7、連桿8、鏟斗9、動臂液壓缸12和搖臂液壓缸5組成。動臂一端鉸接在車架上，另一端安裝了鏟斗，動臂的升降由動臂液壓缸來帶動，鏟斗的翻轉由轉斗液壓缸通過搖臂和連桿來實現。車架11由前后兩部分組成，中間用鉸銷4連接，依靠轉向液壓缸可以使前后車架繞鉸銷相對轉動，以實現轉向。

原理

從裝載機的總體結構圖可以看出，裝載機可分為：動力系統、機械系統、液壓系統、控制系統。裝載機作為一個有機整體，其性能的優劣不僅與工作裝置機械零部件性能有關，還與液壓系統、控制系統性能有關。動力系統：裝載機原動力一般由柴油機提供，柴油機具有工作可靠、功率特性曲線硬、燃油經濟等特點，符合裝載機工作條件惡劣，負載多變的要求。

機械系統：主要包括行走裝置、轉向機構和工作裝置。液壓系統：該系統的功能是把發動機的機械能以燃油為介質，利用油泵轉變?yōu)橐簤耗埽賯魉徒o油缸、油馬達等轉變?yōu)闄C(jī)械能。控制系統：控制系統是對發動機、液壓泵、多路換向閥和執行元件進行控制的系統。液壓控制驅動機構是在液壓控制系統中，將微小功率的電能或機械能轉換為強大功率的液壓能和機械能的裝置。它由液壓功率放大元件、液壓執行元件和負載組成，是液壓系統中進行靜態和動態分析的核心。
